Картер сцепления (колокол) на ГАЗель Next и 3302: когда менять при трещине или сорванной резьбе, чем отличаются версии под EvoTech 2.7 и Cummins 2.8, верхняя и нижняя части.
Картер сцепления (его ещё называют колоколом) соединяет двигатель с коробкой передач и закрывает маховик со сцеплением. Деталь кажется простой, но именно к ней привязаны и стартер, и КПП, поэтому при трещине или сорванной резьбе машина может остаться без передачи усилия на колёса. Разберёмся, когда картер сцепления приходится менять, чем отличаются версии под EvoTech 2.7 и Cummins 2.8 и почему важно не перепутать верхнюю и нижнюю части.
Что такое картер сцепления и зачем он нужен

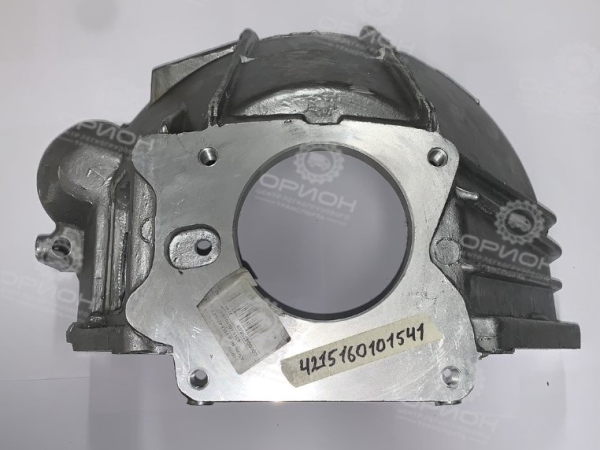

Картер сцепления — это литой кожух между блоком двигателя и коробкой. Внутри него вращается маховик с корзиной и диском сцепления, снаружи к нему крепятся КПП и стартер. Картер держит коробку в строгой соосности с коленвалом — если эта соосность нарушена (трещина, разбитые крепёжные уши, повело от удара), появляется вибрация, шум и ускоренный износ сцепления и подшипников КПП.
Когда картер сцепления нужно менять
Сам по себе картер — деталь долговечная, и меняют его не из-за износа, а из-за повреждений. Самые частые причины:
Трещина корпуса. Появляется от удара снизу (картер расположен низко) или от перегрузки при неправильной установке КПП. Через трещину может уходить смазка, а в худшем случае нарушается жёсткость узла.
Сорванная или разбитая резьба под болты КПП и стартера. Если коробку или стартер ставили с перетяжкой или с перекосом, резьбовые отверстия разбиваются, и крепёж перестаёт держать. Иногда резьбу восстанавливают, но если разбито сильно — меняют картер.
Повреждение посадочных мест. После серьёзного удара картер может повести, и тогда коробка встаёт с перекосом — это слышно по вою и чувствуется по вибрации. Такой картер под замену.
Менять картер обычно приходится при капитальном ремонте сцепления или КПП, когда узел всё равно разобран и видно состояние корпуса.
Верхняя и нижняя части — не перепутайте
На ГАЗели картер сцепления нередко состоит из двух частей — верхней (основной, к ней крепится КПП) и нижней (защитной крышки снизу). Это разные детали, и при заказе важно понимать, какая именно вам нужна. Если требуется сам колокол под коробку — это верхняя часть; если прохудилась или потерялась нижняя защита маховика — нижняя крышка. Уточняйте это при подборе, чтобы не приехала не та деталь.
Как подобрать под свой двигатель
Картер сцепления жёстко привязан к двигателю и коробке, поэтому версии под разные моторы не взаимозаменяемы. На ГАЗель Next и 3302 встречаются картеры под EvoTech 2.7 (А-274), под Cummins ISF 2.8 и под старые УМЗ — у них отличаются и форма колокола, и расположение креплений. Дополнительно важен экологический класс (Евро-4 / Евро-5), потому что под него менялась конструкция узла.
Подобрать картер сцепления и сопутствующие детали можно в разделе сцепление ГАЗель. Самый надёжный способ — назвать модель машины, двигатель и год выпуска или сверить оригинальный номер со старой детали. Если сомневаетесь, пришлите фото или VIN — поможем определить нужную версию.
Что менять заодно
Раз картер снимают только при разобранном узле, логично сразу оценить состояние сцепления целиком. Если пробег большой, вместе с картером имеет смысл поменять корзину, ведомый диск и выжимной подшипник — повторно разбирать узел ради них через несколько тысяч километров невыгодно. Сальник коленвала со стороны маховика тоже удобнее заменить именно сейчас.
Частые вопросы
Чем картер сцепления отличается на EvoTech и Cummins?
Формой колокола и расположением креплений КПП и стартера — узлы под эти моторы не взаимозаменяемы. Дополнительно картеры различаются по экологическому классу (Евро-4 / Евро-5). Подбор делают по двигателю и году машины.
Можно ли заварить трещину картера сцепления?
Иногда алюминиевый картер заваривают аргоном, но это не всегда надёжно: важна геометрия посадочных мест. Если трещина рядом с креплениями или повело корпус — правильнее поставить новый, иначе коробка встанет с перекосом.
Картер сцепления — это одна деталь или две?
На ГАЗели часто две: верхняя часть (колокол под КПП) и нижняя защитная крышка маховика. При заказе нужно указывать, какая именно требуется.
Что будет, если ездить с разбитой резьбой креплений?
Коробка или стартер держатся неплотно, появляется люфт, перекос и риск, что КПП «уйдёт» с посадочного места. Это бьёт по сцеплению и подшипникам — лучше восстановить резьбу или заменить картер вовремя.
Нужно ли менять сцепление вместе с картером?
Не обязательно, но удобно: узел всё равно разобран. При большом пробеге заодно ставят новую корзину, диск, выжимной подшипник и сальник коленвала, чтобы не разбирать всё повторно.
