Блок предохранителей и реле на ГАЗель: что отвечает за свет, поворотники и стеклоочиститель, почему перегорает предохранитель и как подобрать блок и реле под Cummins, УМЗ.
Когда на ГАЗели вдруг отказывает поворотник, ближний свет, стеклоочиститель или прикуриватель, в девяти случаях из десяти дело не в самом приборе, а в перегоревшем предохранителе или сдавшем реле. Это самая дешёвая и быстрая поломка в электрике — если знать, где искать. Разберёмся, за что отвечают блок предохранителей и реле, почему они выходят из строя и как подобрать замену под свой мотор.
Что делают предохранители и реле
Предохранитель — это слабое звено в цепи: при перегрузке или коротком замыкании его плавкая вставка перегорает и обесточивает участок, спасая проводку от пожара. Реле — это электрический «выключатель», которым слабый сигнал управляет мощной нагрузкой: реле поворотов щёлкает указателями, реле стартера подаёт ток на стартер, реле стеклоочистителя задаёт паузы дворникам, а на дизеле Cummins отдельное реле управляет нагревателем воздуха при холодном пуске. Всё это собрано в блоках предохранителей и реле — в салоне и под капотом.
Признаки, что проблема в блоке или реле
Если перестал работать один прибор — свет, поворотник, стеклоочиститель, обогрев, прикуриватель, — первым делом смотрят его предохранитель: перегоревшую вставку видно по разорванной полоске внутри. Если предохранитель целый, но узел молчит, подозревают реле: оно может не щёлкать вовсе или срабатывать через раз. Поворотники, которые перестали мигать или мигают слишком часто, — классический симптом реле поворотов. Отдельная история — окисление и обгорание гнёзд в самом блоке: тогда контакт пропадает, узлы работают с перебоями, а предохранители греются. В этом случае меняют блок целиком.
Как подобрать

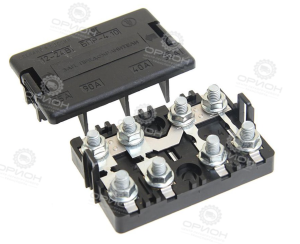

Блок предохранителей подбирают по двигателю и модели — разные ГАЗели комплектовались разными блоками. В наличии блоки под Cummins ISF 2.8 и УМЗ-4216 Евро-3, в разных исполнениях и по номиналам (например, ПР-121, БПР-4.05, варианты на 60/90 А и 30/40/90/125 А), оригинал ГАЗ и аналоги. Отдельно есть плавкие предохранители и вставки, жгут моторного отсека с блоком и провод от аккумулятора к блоку. Реле подбираются по назначению и числу контактов: реле стартера, поворотов, стеклоочистителя, нагревателя воздуха Cummins, универсальные на 4 и 5 контактов, а также регулятор напряжения (реле зарядки). Бренды от оригинала ГАЗ до STARTVOLT, PRAVT, АВТОТРЕЙД, РОМБ и G-PART. Надёжнее всего сверяться по тому, что снято, или по VIN.
Что учесть
Главное правило — не ставить предохранитель большего номинала, чем положено: он перестанет защищать цепь, и вместо копеечной вставки сгорит проводка. Если предохранитель перегорает снова сразу после замены — это не его вина, а сигнал искать короткое замыкание в цепи. А обгоревшие гнёзда в блоке лучше не «лечить» подгибанием контактов: подплавленный блок надёжнее заменить.
Схема подкапотного блока предохранителей ГАЗель Next
Ниже — расшифровка с крышки блока, который стоит в моторном отсеке ГАЗель Next (табличка с номером A21R22-3722054-03). Это тот блок, куда лезут, когда пропал свет, встал отопитель или не работает кондиционер.
| Номинал | Что защищает |
|---|---|
| 40 А | Отопитель |
| 40 А | АБС |
| 40 А | Резерв |
| 25 А | Электровентилятор кондиционера |
| 25 А | АБС |
| 25 А | Выключатель приборов и стартера |
| 25 А | Предпусковой подогреватель |
| 25 А | Подогрев топлива |
| 20 А | Звуковые сигналы |
| 15 А | Противотуманные фары |
| 10 А | Компрессор кондиционера |
| 10 А | Дальний свет, правый |
| 10 А | Дальний свет, левый |
| 10 А | Ближний свет, правый |
| 10 А | Ближний свет, левый |
| 7,5 А | Задний ход |
| 7,5 А | Габаритный огонь, левый |
| 7,5 А | Сигналы торможения |
| 5 А | Габаритный огонь, правый |
Обратите внимание на две вещи. Первая: правый и левый габаритные огни защищены разными номиналами — 5 А и 7,5 А, их легко перепутать местами при замене. Вторая: АБС проходит сразу через два предохранителя, 40 А и 25 А, поэтому при отказе АБС проверяют оба.
Номер таблички важен: у разных модификаций и годов выпуска состав блока отличается. Прежде чем менять предохранитель, сверьтесь с надписью на своей крышке — там указан номер вида A21R22-3722054-03.
Какие реле стоят в подкапотном блоке
На той же крышке подписаны и реле. В блоке ГАЗель Next их десять: реле компрессора кондиционера, реле электровентилятора кондиционера, реле блокировки стартера, реле стартера, реле звуковых сигналов, реле дальнего света, реле ближнего света, реле противотуманных фар, реле подогрева топлива и реле укладки щёток стеклоочистителя.
Реле — расходник не хуже предохранителя: контакты подгорают, и прибор начинает работать через раз или не включается вовсе. Меняются они по одному, снимать блок целиком не нужно. В наличии реле стеклоочистителя на ГАЗель Next и 3302, реле поворота, реле электромагнитное 20 А на 4 контакта, реле нагревателя воздуха под Cummins ISF 2.8, а также плавкие предохранители на 8 и 16 А — смотреть в разделе реле и контактные группы для ГАЗель.
Прикуриватель, магнитола и поворотники — не в этом блоке
Частая ошибка: их ищут под капотом и не находят. На подкапотной табличке этих цепей нет — прикуриватель, аудиосистема, поворотники и другая «салонная» электрика идут через второй блок предохранителей, который стоит в кабине. Схема у него своя, и она подписана на его собственной крышке. Если вы ищете предохранитель прикуривателя или магнитолы, открывать нужно именно салонный блок, а под капотом смотреть бесполезно.
Частые вопросы
Перестал работать прибор — с чего начать?
С предохранителя этой цепи: перегоревшую вставку видно по разорванной полоске. Если предохранитель целый, проверяют реле и питание. Чаще всего причина именно в копеечном предохранителе.
Предохранитель сгорает снова и снова — почему?
Это признак короткого замыкания или перегрузки в цепи. Ставить вставку большего номинала нельзя — нужно найти и устранить замыкание, иначе пострадает проводка.
Поворотники мигают слишком часто или не мигают — это реле?
Часто да — реле поворотов. Но сначала стоит проверить сами лампы и их предохранитель: перегоревшая лампа тоже меняет частоту мигания.
Можно поставить блок предохранителей от другого мотора?
Не стоит: блоки под Cummins ISF 2.8 и УМЗ-4216 отличаются по составу цепей и номиналам. Подбирать нужно под свой двигатель и модель.
Какой предохранитель отвечает за отопитель на ГАЗель Next?
В подкапотном блоке это предохранитель на 40 А с подписью «отопитель». Там же стоят ещё два сорокаамперных — на АБС и резервный, их легко перепутать, поэтому ориентируйтесь по надписям на крышке блока.
Где находится предохранитель прикуривателя на ГАЗель Next?
Не под капотом. На табличке подкапотного блока цепи прикуривателя нет — она идёт через салонный блок предохранителей в кабине, у которого своя схема на своей крышке.
Почему габаритные огни защищены разными предохранителями?
Так сделано на заводе: правый габарит идёт через 5 А, левый — через 7,5 А. При замене их часто ставят наоборот, и потом гадают, почему предохранитель греется или снова сгорает. Ставьте номинал строго по надписи на крышке.
Где подобрать блок предохранителей и реле на ГАЗель?
В разделе электрооборудование для ГАЗель — блоки предохранителей под Cummins ISF 2.8 и УМЗ-4216, плавкие вставки, а также реле и контактные группы. Подбор по двигателю, модели или VIN, отгрузка со склада в Красногорске, доставка по Москве и всей России, работа с юр. лицами и закрывающими документами.
